Dettagli del prodotto
Luogo di origine: La CINA
Marca: Passional
Numero di modello: 、 100A di PSN-ANTANT-8S-50A
Termini di trasporto & di pagamento
Quantità di ordine minimo: 2-99 pezzi
Prezzo: negotiable
Materiale di base: |
FR-4 |
Spessore di rame: |
1/2OZ 1OZ 2OZ 3OZ |
Spessore del bordo: |
2mm |
Nome di prodotto: |
Sistemi di gestione della batteria |
Uso: |
Pacchetti della batteria al litio |
Comunicazione: |
CAN/RS485 |
funzione: |
Funzione di equilibrio |
Colore: |
Argento |
Materiale: |
Alumimum |
Vendita delle unità: |
Singolo oggetto |
Tipo del pacchetto: |
imballo a bolle e cartone |
Materiale di base: |
FR-4 |
Spessore di rame: |
1/2OZ 1OZ 2OZ 3OZ |
Spessore del bordo: |
2mm |
Nome di prodotto: |
Sistemi di gestione della batteria |
Uso: |
Pacchetti della batteria al litio |
Comunicazione: |
CAN/RS485 |
funzione: |
Funzione di equilibrio |
Colore: |
Argento |
Materiale: |
Alumimum |
Vendita delle unità: |
Singolo oggetto |
Tipo del pacchetto: |
imballo a bolle e cartone |
8S 50A, 100A Lithium Ion Smart BMS Board Protezione batteria
ANT-8S-50A, 100A un BMS tutto in uno, le cui funzioni principali includono il rilevamento della tensione dell'unità,
rilevamento della temperatura, rilevamento dell'alta tensione, bilanciamento della batteria, comunicazione 485/TTL, Bluetooth
(APP mobile), sonno e risveglio, ritardo di interruzione, valutazione dell'elettricità residua, controllo MOS, ecc.
Descrizione della batteria Smart BMS:
L'unità di sistema di gestione della batteria BMS comprende un sistema di gestione della batteria BMS, un comando
modulo, modulo di visualizzazione, modulo di comunicazione wireless, apparecchiature elettriche, batterie per
per l'alimentazione dell'apparecchiatura elettrica e un modulo di raccolta per la raccolta di informazioni sulla batteria.
Il sistema di gestione della batteria BMS è collegato al modulo di comunicazione wireless e il
modulo di visualizzazione rispettivamente attraverso l'interfaccia di comunicazione, l'estremità di uscita del modulo di acquisizione
è collegato all'estremità di ingresso del sistema di gestione delle batterie BMS, all'estremità di uscita del BMS
la batteria del sistema di gestione è collegata all'estremità di ingresso del modulo di controllo e il modulo di controllo
è rispettivamente collegato al pacchetto batteria e all'apparecchiatura elettrica, il BMS di gestione della batteria
Il sistema è collegato al server tramite un modulo di comunicazione wireless.
Funzione di base
1Funzione dei denti blu
Controllare i parametri come impostazione di vari tipi di celle, numero di connessione della serie della batteria, capacità della batteria,
visualizzare le informazioni sulla protezione e la registrazione degli errori tramite l'applicazione.
2. acquisizione di tensione unitaria Una serie massima di 16 batterie può essere utilizzata per il campionamento di tensione in tempo reale.
La tensione totale è superiore a 18V (Sostengono la serie 7-16 di litio ternario, supportano il fosfato di ferro di litio
7-16 serie, titanato di litio 10-16 serie)
3. acquisizione della temperatura campionamento della temperatura superficiale della cella, temperatura ambiente, tubo MOS
temperatura e temperatura del circuito di equalizzazione.
4. Il calcolo SOC Calcolare la capacità della batteria rimanente e ottenere lo stato di funzionamento della batteria
Imballare in modo più intuitivo.
5. MOS Azionare Azionare attraverso il tubo MOS, accendere / spegnere il circuito di alimentazione.
6. rilevamento della tensione totale È possibile verificare se la precarica è completata e rilevare la tensione totale della batteria.
7. rilevamento corrente rilevamento corrente in tempo reale, protezione da cortocircuito, sveglia e altre funzioni.
8. bilanciamento della batteria manutenzione efficace della batteria attraverso resistori passivi consumano energia bilanciata
Migliorare la consistenza I parametri possono essere impostati per raggiungere l'equilibrio attivo dopo aver soddisfatto le condizioni.
La corrente di equalizzazione può essere impostata a un massimo di 100 mA
Parametri tecnici
| Numero | Funzione | Dettagli | Commento | |||
| 1 | Dente blu incorporato | Supporto per Android e iPhone | Controllare i parametri e impostare i parametri BMS tramite il dente blu di collegamento | |||
| 2 | la serie può essere rilevata | Batteria al litio della serie 8S | Collegati al Bluetooth per impostare i parametri. | |||
| 3 | cellula di supporto | Litio ternario, fosfato di ferro di litio, titanato di litio | Collegare Bluetooth per impostare il tipo di cella con un tasto (la tensione di protezione dell'unità sarà modificata in modo adattativo) | |||
| 4 | modalità di alimentazione | Accumulatore autoalimentato, ingresso di corrente continua da 18 a 36 V | Entrare automaticamente in modalità a bassa potenza | |||
| 5 | rilevamento della tensione unitaria |
L'errore nell'intero intervallo di lavoro è inferiore a 20 mV L'errore tipico è inferiore a 10 mV |
differenziabilità 1mV | |||
| 6 | Determinazione offline della tensione dell'unità | supporto | ||||
| 7 | bilancio | Bilancio passivo massimo di 100 mA | Si possono impostare i parametri per soddisfare le condizioni e poi equilibrio manuale | |||
| 8 | rilevamento della temperatura | -40 ~ 125 °C | BMS ha canali di bilanciamento /MOS/2 integrati e può essere collegato a 2 canali esterni | |||
| 9 | rilevamento della tensione del pacco | Intervallo di rilevamento 0-100V < 0,5% FSR ((intervallo di scala completo) | ||||
| 10 | rilevamento di corrente | shunt -150~300A,errore < 0,5% FSR | ||||
| 11 | Accuratezza della stima SOC | errore < 8% | Secondo la ripetizione | |||
| 12 | Capacità totale AH | Il valore cumulativo è pari alla metà del valore di ricarica e scarica | ||||
| 13 | protezione da cortocircuito | disattivato per impostazione predefinita | può essere impostato | |||
| 14 | registrazione degli errori | supporto | Connettersi a Bluetooth per visualizzare i registri di sistema e caricare sulla piattaforma | |||
| 15 | Consumo di potenza di lavoro | < 5mA (senza comunicazione) di < 15mA (senza 485/CAN) | ||||
| 16 | Consumo di potenza in standby | < 2mA | Sveglia automaticamente quando la carica e la scarica sono rilevate | |||
| 17 | temperatura di funzionamento | -40 ~ 85 °C | ||||
| 18 | temperatura di conservazione | -40 ~ 95 °C | ||||
| 19 | umidità di lavoro | 5% ~ 95% | ||||
| 20 | livello di protezione | IP30 | ||||
| 21 | peso | < 400 g | ||||
| 22 | Porta CAN | una serie, che supporta la gestione dei computer superiori | 485 o CAN | |||
| 23 | 485 porto | una serie, che supporta la gestione dei computer superiori | 485 o CAN | |||
| 24 | Porta TTL | una serie, che supporta la gestione dei computer superiori | 485 o TTL | |||
| 25 | Porta GPS | una serie di porte pubbliche GPS e Bluetooth sono incompatibili | Scegli tra l'interfaccia Bluetooth e GPS | |||
| 26 | livello di protezione | IP30 | ||||
| 27 |
Corrente del tubo MOS Stessa porta progettata La capacità di sovraccarico varia a seconda delle diverse condizioni di dissipazione del calore |
8S-50A (4 coppie di tubi MOS) con punteggio 35 picco 100A ((30s) badare alla dissipazione del calore, massimo sostenibile 50A 8S-100A (8 coppie di tubi MOS) con punteggio 65 picco 200A ((30s) badare alla dissipazione del calore, 100A sostenibile massimo |
||||

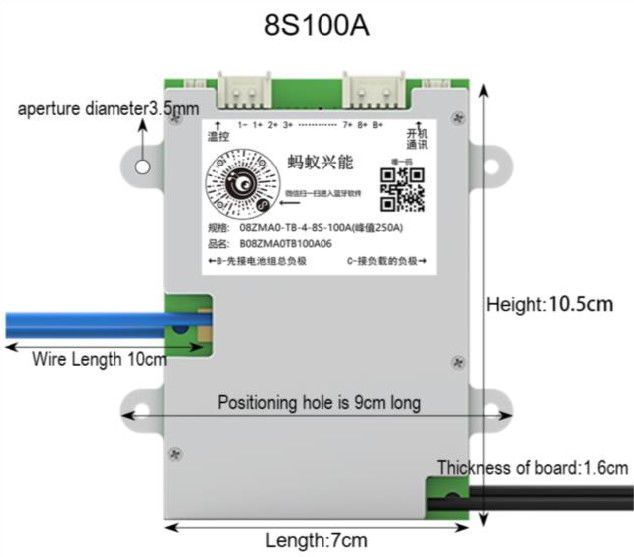

| 28 | dimensione |
8S-50A:10.5*7*1.6cm (peso:142g) 8S-100A:10.5*7*1.6cm ((peso:178g) |
Le misure di cui sopra sono effettuate manualmente. | |||
| 29 | pacchetto di accessori | Una linea di bilanciamento per 70cm, 2 regolatori di temperatura, 1 set di interruttore di alimentazione ((pesare 59g) | dare come regalo | |||
